上个月，我的论文《影视制作中变形镜头装配偏斜检测及画面校正方法研究》发表于《现代电影技术》。在这里再次感谢屈老师、陈老师在研究与写作过程中的指导，也感谢《现代电影技术》的老师们的专业帮助。如果你对变形宽银幕镜头感兴趣，欢迎查阅论文原文。
而这篇推文，则希望把论文中用于制作实践的那一部分整理出来：一个用于检测和校正“变宽偏斜”的 DCTL 脚本，公开给大家尝试使用。
1. 什么是变宽偏斜？
这项研究，源自一个在片场和成片中都并不少见、却长期被忽视的问题：
为什么有些变宽拍出来，看上去总是“歪的”？
需要首先明确的是，这种“歪”并非摄影机横滚轴未调平，也不是变形镜头刻意追求的风格化效果，而是源自变形镜头自身的结构问题——当变形镜头的活动轴（Active Axis）由于内部柱面镜组发生偏移，或镜头与摄影机之间存在装配误差时，其压缩（或拉伸）方向将偏离成像器件的正交轴，这一现象被称为变形镜头装配偏斜（Assembly-Induced Anamorphic Skew）。

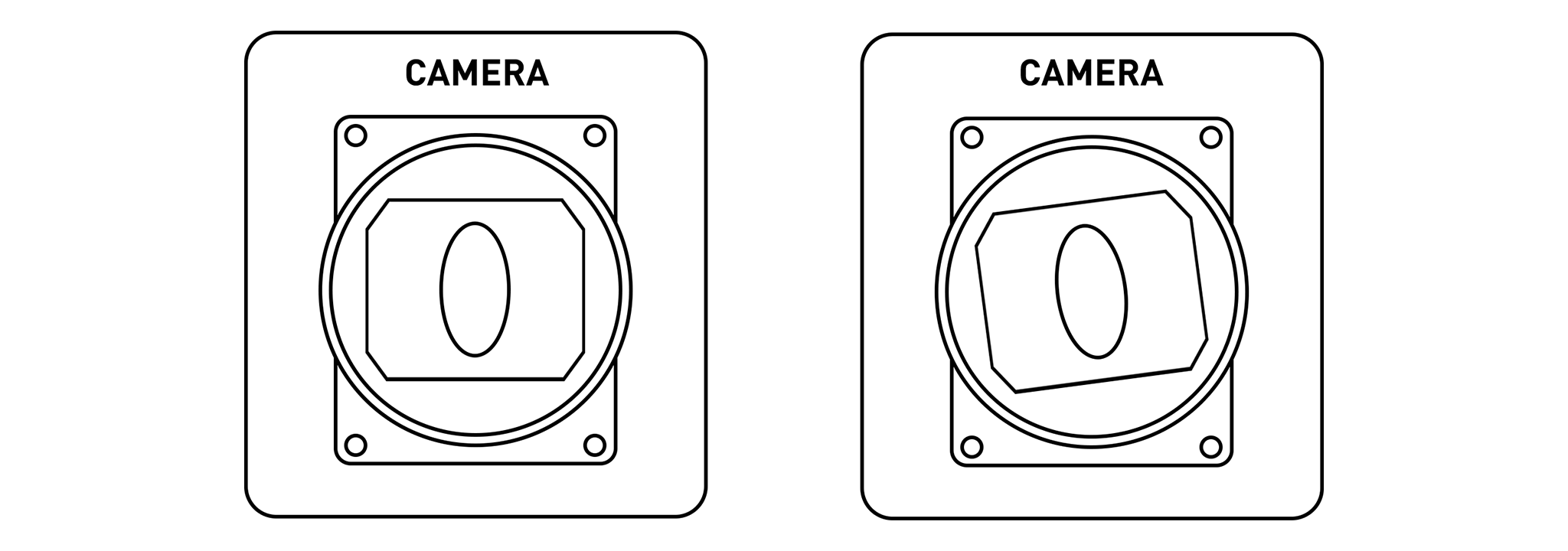

左为理想情况，右为镜头偏斜
一句话概括就是：
变形镜头本应只在单一轴向（通常为水平方向）对画面进行压缩（或拉伸），但在装配出现故障时，变形作用沿着错误的方向施加到了画面上。
其对画面的影响表现为：
- 画面整体出现倾斜或几何扭曲
- 变形镜头标志性的水平拉丝光晕发生倾斜
- 椭圆形散景的方向倾斜甚至不能维持椭圆
电影《月球叛军：火之女》（2023）静帧，镜头顺时针方向偏斜，下图为该场景恢复正常比例的参考
电影《花漾少女杀人事件》（2025）静帧，镜头顺时针方向偏斜，可见场景被拉伸成了“平行四边形”
自变形镜头诞生以来，装配偏斜问题便难以避免。变形镜头结构复杂，且高度依赖光学元件的轴向对齐。即便在拍摄前进行了充分的测试，在拍摄过程中，偏斜仍可能因装配公差、环境变化或操作过程中的细微扰动而出现或加重。P.S. 我上周看了杜琪峰的《PTU》，里面有一个推镜头，不知道什么原因，拍着拍着突然柱面镜就转歪了……
2. 以前的做法
面对偏斜问题，业内常见的处理方式大致有两种。
第一种是选择忽略：在后期中不对偏斜作校正，视效为 CG 合成元素施加拉伸，使其与实拍画面同步偏斜。这种做法的优势在于能够保留原本的构图，并避免校正带来的分辨率损失，但创作者未必希望画面是歪的。
电影《AI 创世者》（2023）静帧
第二种是手动校正：例如使用 After Effects 的 Corner Pin，或 Resolve 的 Interactive-Pins（油管老哥 Tito Ferradans 有做过视频），通过拖拽画面四角尽量将其拉成一个平行四边形。这类方法依赖目测判断，操作精度有限，结果难以复现，并且在实际操作中可能会引入额外的比例失衡——不够优雅和完美。
3. 我做了什么？
在论文中，我将变形镜头的装配偏斜问题拆解为两个层面：其一，如何在拍摄前期或现场更高效、可重复地识别偏斜；其二，在拍摄已经完成的前提下，后期是否存在一种可控、可量化的几何校正方式。
论文提出了一种基于二维仿射变换模型的后期校正方法，我据此使用 DCTL 编写了配套工具，并设计了一套更便于识别偏斜的测试图样。相关理论推导与测试方法已在论文中完整展开，这里不再赘述。
4. DCTL 的功能介绍
- 辅助线显示
- 十字线与圆形辅助线
- 支持位置、大小、粗细、颜色与透明度调节
- 用于对齐测试图样或画面中的几何参照
- 压缩比设置
- 支持 1.0–2.5× 压缩系数的变形镜头
- 偏斜角度校正
- 支持 ±45° 范围内偏斜的剪切变换
- 缩放
- 提供 0.75–2.0× 自定义调节
- 自动边缘裁切
- 基于当前校正参数计算内接矩形并进行缩放
- 边缘处理模式
- 拉伸边缘像素（适用于轻微偏斜的固定镜头，以逃过裁切）
- 黑色填充（#000000，布鲁斯·韦恩的最爱）
- 粉色填充（高亮色标示无效区域，便于判断）

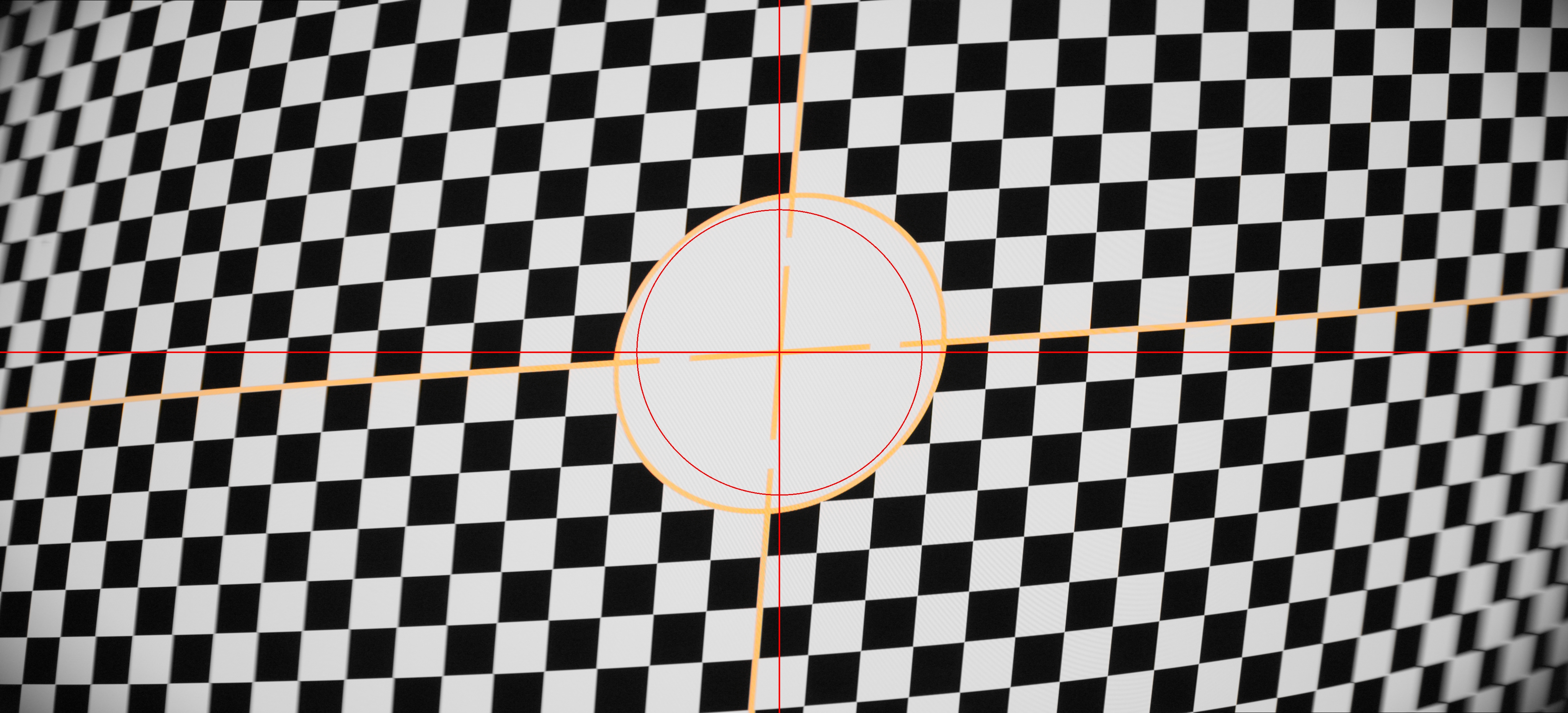

使用脚本校正前，圆是椭圆、十字不正交
使用脚本校正后，圆是圆、十字正交
需要说明的是：
本脚本与论文中所使用的版本略有不同，在实际使用中我发现，让 DCTL 仅执行剪切变换，而将画面整体的旋转校正交由 Resolve 原生的
Input Sizing → Rotate完成，操作逻辑更加清晰，也有助于减少不必要的画面裁切。因此，当前公开的版本不包含旋转校正功能。
5. 使用贴士
- 在 DCTL 中选择素材拍摄所用镜头对应的压缩比，并开启辅助线显示功能。
- 调节“偏斜角度”参数，尽可能使画面中的元素恢复正常比例。
- 上一步的调整后，画面整体可能仍存在一定倾斜，此部分不在 DCTL 中处理，而应使用
Input Sizing → Rotate调整画面旋转角度。

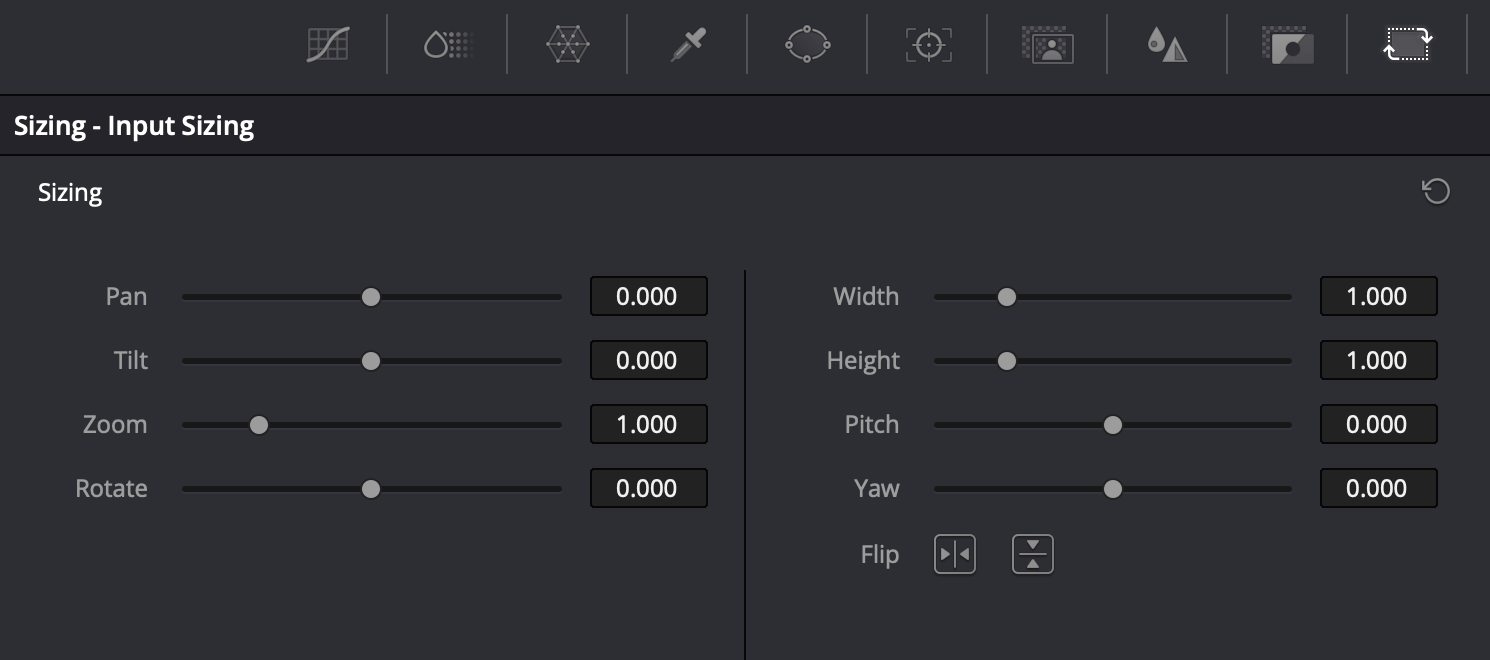

Input Sizing 是这个
- “偏斜角度”与“旋转”两个参数可能需要配合着，反复微调，直至画面恢复正交关系。
- 根据需要手动缩放画面，或开启自动裁切功能。
在使用专用测试图样，或包含明确正交或对称元素的画面作参考时，上述流程会更加直观、高效和精确。因此，在拍摄现场，如怀疑镜头产生偏斜，建议立即调用测试图样（监视器显示或实体测试卡）进行拍摄测试与记录。
6. 获取及安装
方式一：GitHub 搜索：anamorphic-deskew-dctl
方式二：公众号“STECAGE 斯特拉吉”发送关键词“不许歪”，获取网盘链接。
将下载好的 .dctl 文件复制到 Resolve 的 LUT 目录，重启软件，然后进入 Color Page → Effects → DCTL，选择 Anamorphic Deskew 或简中版的 Anamorphic Deskew SC 。
7. 局限性
该工具属于二维几何校正范畴，无法修复真实光路中的三维偏移问题。因此，它无法校正变形光晕的歪斜，也无法处理非线性的像散或其他光学缺陷。基于这一前提，该 DCTL 既不是光学问题的替代方案，也不是万能修复工具，而是在无法重拍或更换镜头的前提下，为前期测试与后期制作提供一种可控、可量化的补救手段。
最后
从原理上看，变宽偏斜的校正非常简单，这个 DCTL 也才百来行代码。我很遗憾的是，这个问题在行业内长期没有被当作一个需要处理的技术问题。如果各位变宽射手在使用中遇到问题，或对工具本身有改进想法，都非常欢迎你：提 issue、提更新建议或分享你的实际案例。
这是本站的第一篇更新。后续将不定期分享与影视制作相关的技术问题和小工具，也会记录一些个人项目与创作心得。谢谢你看到这里，祝你天天开心。
